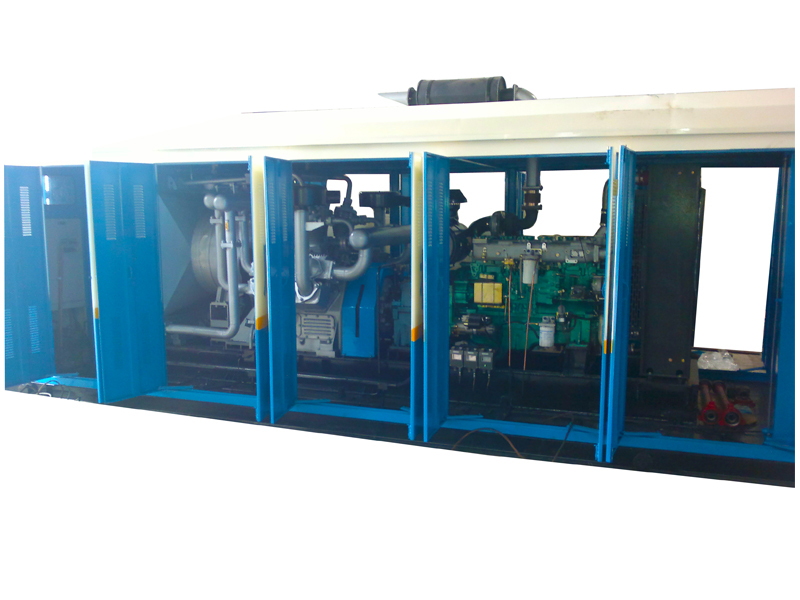

S-10/150型撬裝空氣壓縮機

一、壓縮機主機部分

壓縮機主要技術參數

1.    壓縮機型號：      S-10/150型

2.    壓縮機型式：      S型級差式

3.    壓縮機介質：      空氣

4.    額定排氣量：      10m3/min

5.    額定壓力：        大氣壓

6.    排氣壓力：        15.0MPa

7.    進氣溫度：        ≤40℃

8.    排氣溫度：        ＜200℃

9.    軸 功 率：         147.5kW

10.    壓縮級數：        四級

11.    壓縮機列數：      8列

12.    冷卻方式：        風冷

13.    潤滑方式：       壓力潤滑

14.    傳動方式：       減速離合器

15.    潤滑油耗量：     200-600g/h

16.    驅動方式：       160KW電機驅動

二、壓縮機主要結構

壓縮機的結構形式為雙列扇形，一、二、三、四級氣缸各有兩個。

1.曲軸箱材料為HT250，設置有呼吸口以防箱內壓力升高，曲軸箱設有潤滑油位觀察孔。

2.曲軸為45鋼，雙拐，平衡鐵與曲軸用特制螺栓連接為一體。

3.連桿為45鋼，連桿大頭為薄壁瓦，小頭鑲嵌有銅套。

4.氣缸：一、二級氣缸的材料為HT250，三級為QT600，四級為45鋼鍛造而成。氣缸上都有布置了散熱肋片。三、四級導向缸的材料為HT250。

5.缸蓋：一、二級缸蓋的材料為HT250，三級為QT600，四級為45鋼。一級缸蓋上布置了二個進氣閥及二個排氣閥；二級缸蓋上布置了一個進氣閥及一個排氣閥、三、四級缸蓋上布置的是組合閥。各級缸蓋上都布置了散熱肋片。

6.活塞：一級活塞為ZL104，二級為HT200，三級為HT250，四級為45鋼，導向活塞是ZL104。

三、儀表控制系統

1.儀表板上應配備一、二、三、四級壓力表、壓縮機油溫表、壓縮機油壓表。

2.壓縮機排壓高自動報警停機。

3.壓縮機油壓過低自動報警停機。

四、氣路系統

1.各級排氣管路設有安全閥。

2.壓縮機設有一、二、三級冷卻器。

3.壓縮機設有一、二級油水分離器。
